Dane techniczne:

• Wyświetlacz: Graficzny
• Rpe rezystancja przewodu ochronnego: 0,05Ω - 199Ω
• Prąd testowy: ± 200 mADC
• Napięcie obwodu otwartego (Uo / c): 5V - 1000Vdc
• Prąd zwarciowy (Is / c): 035A - 15Adc
• Nasłonecznienie: 100 W / m² - 1250 W / m²
• Napięcie testowe: 250 V, 500 V, 1000 VDC
• Rezystancja izolacji: 0,05 MΩ - 300 MΩ
• Pomiar AUTO 1: +/-, Uo / c, Is / c, Riso
• Pomiar AUTO 2: Charakterystyki (I-V, P-V)
• Pomiar AUTO 3: Pomiar 1 + 2
• Prąd stały stringu / prąd przemienny: 0,1 A - 40 AAC / DC (za pomocą BENNING CC 3)
• Nasłonecznienie: 100 W / m² - 1250 W / m² (za pomocą BENNING SUN 2)
• Temperatura modułu fotowoltaicznego / temperatura otoczenia: - 30 ° C - + 125 ° C (za pomocą BENNING SUN 2)
• Napięcie : 30 V - 440 V AC / DC
• Pamięć wartości pomiarowych: 999 rekordów danych
• interfejs: USB / radio / NFC

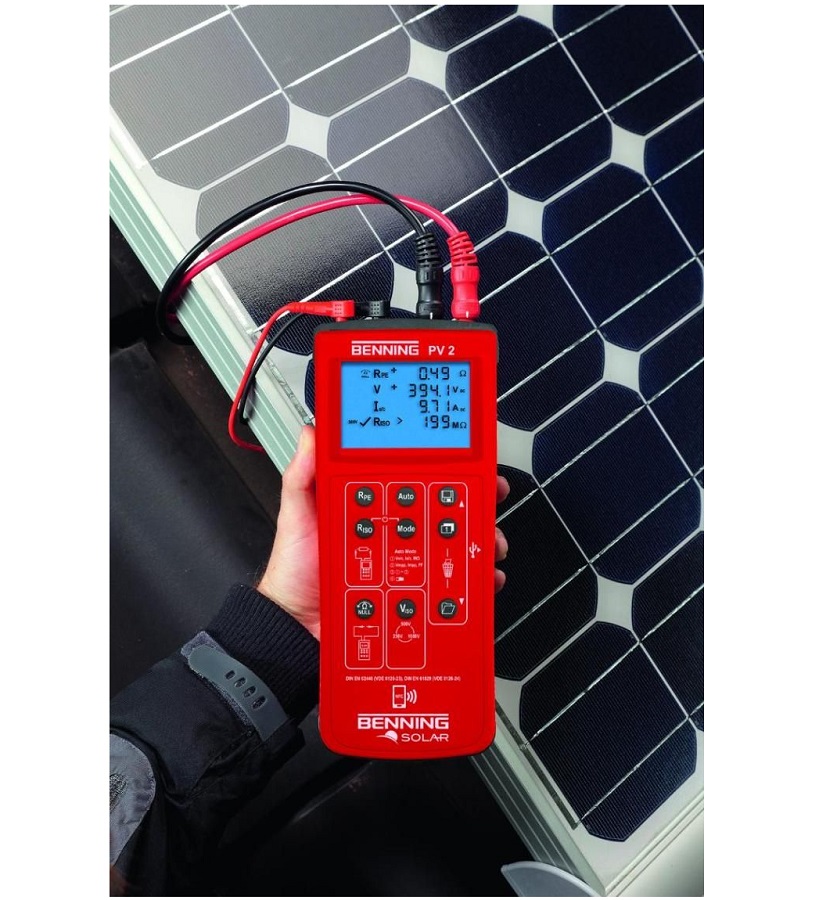

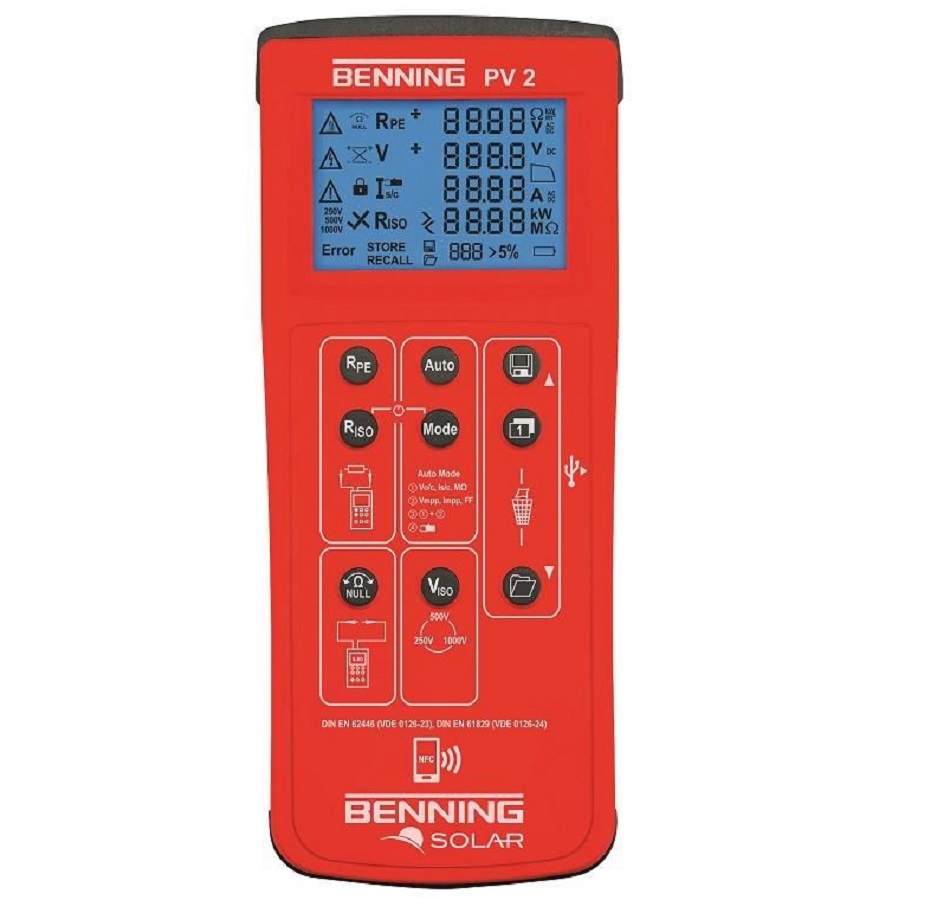

Cechy miernika instalacji fotowoltaicznej:

• czytelne i jednoznaczne wyświetlanie wszystkich wyników pomiarów
• bezpieczne połączenie pomiarowe, nawet jeśli system fotowoltaiczny dostarcza energię
• automatyczne procedury testowe do pomiaru krzywej z lub bez testu RISO
• wskazanie Uo / c, Umpp, Is / c, Impp, współczynnik wypełnienia (FF) i RISO ze wskazaniem „PASS / FAIL”
• pomiar izolacji przy napięciu testowym 250 V, 500 V i 1000 V.
• pomiar rezystancji izolacji za pomocą 4 mm przewodów pomiarowych do testów kabli PV itp.
• procedura automatycznej kontroli (napięcie obwodu otwartego 1000 V DC, prąd zwarciowy 15 A DC, rezystancja izolacji)
• automatyczne wyświetlanie polaryzacji napięcia z dźwiękowym / wizualnym ostrzeżeniem o odwrotnej polaryzacji
• pamięć wartości pomiarowych dla 999 wskazań wyświetlacza (ciągi PV)
• interfejs USB i oprogramowanie do pobierania BENNING SOLAR Rejestrator danych do pobierania zmierzonych wartości w formacie CSV (opcja)
• wyposażony w zintegrowany zegar czasu rzeczywistego, który automatycznie dodaje znacznik daty / godziny do każdego procesu
• połączenie radiowe z opcjonalnym przyrządem do pomiaru nasłonecznienia i temperatury BENNING SUN 2
• wynik pomiaru z informacją „pass / fail”
• bezpośrednie połączenie ze wszystkimi standardowymi modułami fotowoltaicznymi za pomocą złączy MC4 lub „Sunclix”
• wyświetlacz LC z podświetleniem
• automatyczne wyłączanie (indywidualnie ustawiane od 1 do 10 minut) - testy mogą odnosić się do modułów PV, ciągów PV lub całego systemu PV.
• opcjonalne oprogramowanie komputerowe BENNING SOLAR Manager (nr art. 050423) do tworzenia raportów z testów i dokumentacji cech
• darmowa aplikacja BENNING PV Link (wymaga urządzenia z Androidem i funkcją NFC)

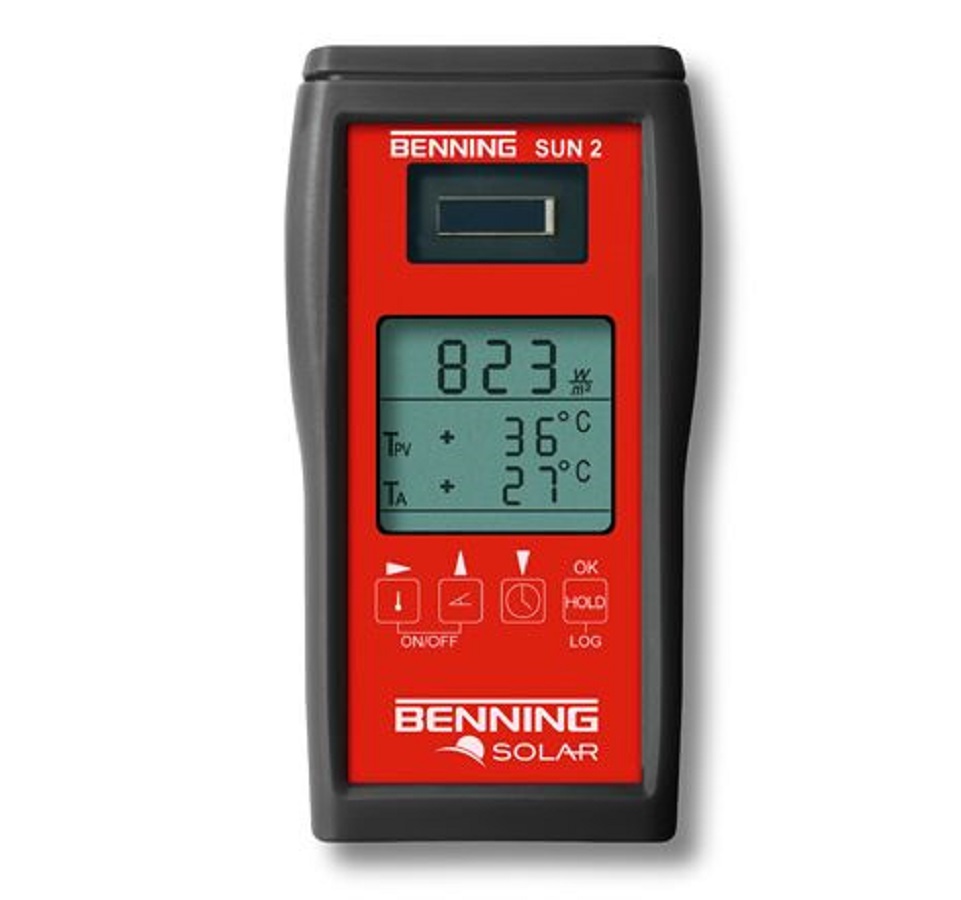

Cechy miernika pomiaru nasłonecznienia:

• Idealny do planowania, badań odbiorczych i okresowych przeglądów sieci systemów fotowoltaicznych podłączonych zgodnie z EN 62446, jak również do testowania systemów solarnych.
• Łączność bezprzewodowa (30 m na zewnątrz) do testera PV instalacji BENNING PV 1-1.
• pomiar nasłonecznienia (W/m ) dla systemów fotowoltaicznych, zgodnie z EN 62446 i systemów solarnych
• dwukanałowy czujnik temperatury do temperatury modułów PV i temperatury otoczenia
• zintegrowany kompas do pomiaru orientacji dachu i kąta nachylenia
• rejestrator danych dla 5000 wskazań- zintegrowany zegar czasu rzeczywistego z datą
• interfejs USB i oprogramowanie do pobrania do przygotowania certyfikatów testowych w MS Excel
• uniwersalny przyrząd pomiarowy „4 w 1” do wszystkich badań i konserwacji, jak również analizy ekonomicznej efektywności systemów fotowoltaicznych i systemów solarnych
• dokładne i powtarzalne pomiary temperatury za pomocą czujników precyzyjnych
• rejestrator danych z regulacją częstotliwości próbkowania (1 minuta do 60 minut) do przechowywania 5000 rekordów danych, w tym wartości nasłonecznienia (promieniowania słonecznego), temperatury modułu oraz temperatury otoczenia, jak również daty / czasu
• rejestrator danych z regulacją częstotliwości próbkowania
• funkcja HOLD dla pamięci wyświetlacza
• automatyczne wyłączanie po 2 minutach
• energooszczędny tryb stand-by w rejestratorze danych operacji
• poręczna i solidna obudowa

Cechy miernika pomiaru nasłonecznienia:

•  pomiar nasłonecznienia w W/m2 lub BTU/h/m2
• dwukanałowy czujnik temperatury do pomiaru temperatury i moduł otoczenia
• cyfrowy kompas do określania kierunkuin
• inklinometr
• Nasłonecznienie, zakres pomiarowy, rozdzielczość / dokładność: 100 - 1250 Wm2 lub 30 - 400 BTU/h/ft2, 1 Wm2 lub 1 BTU/h/ft2 / ± (5% + 5 cyfr)
• Temperatura (moduł / otoczenie), zakres pomiarowy, rozdzielczość / dokładność: -30°C - +125°C 1°C / ±1°C
• Kompas, zakres pomiarowy, rozdzielczość / dokładność: 0° - 360° 1° / ±10°
• Pochyłomierz, zakres pomiarowy, rozdzielczość / dokładność: 0° - 80° 1° / ±2°
• Zegar czasu rzeczywistego: data / datownik

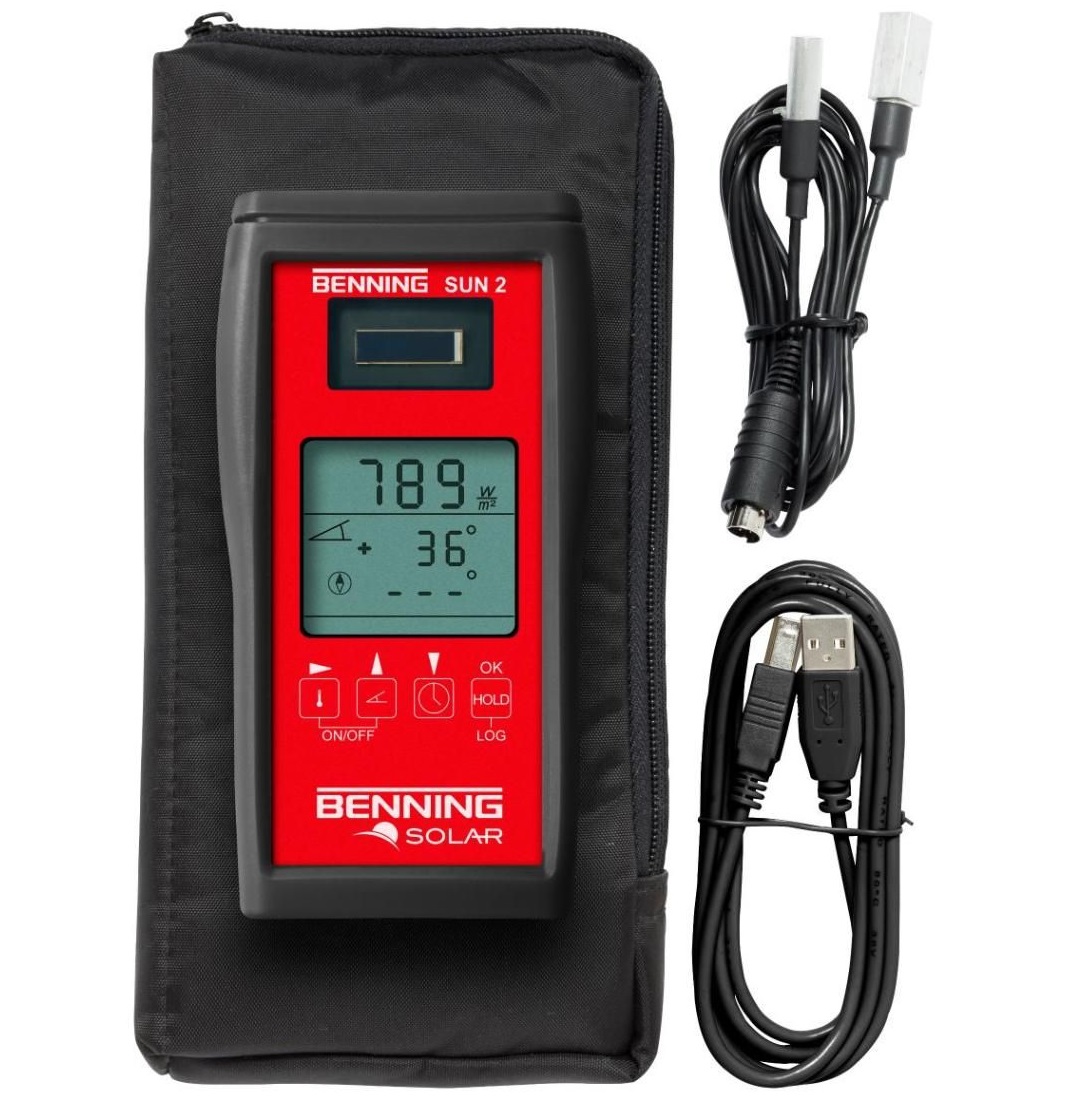

• Podłączenie: USBW zestawie: ochronna gumowa obudowa, moduł / sensor temperatury otoczenia, kabel USB

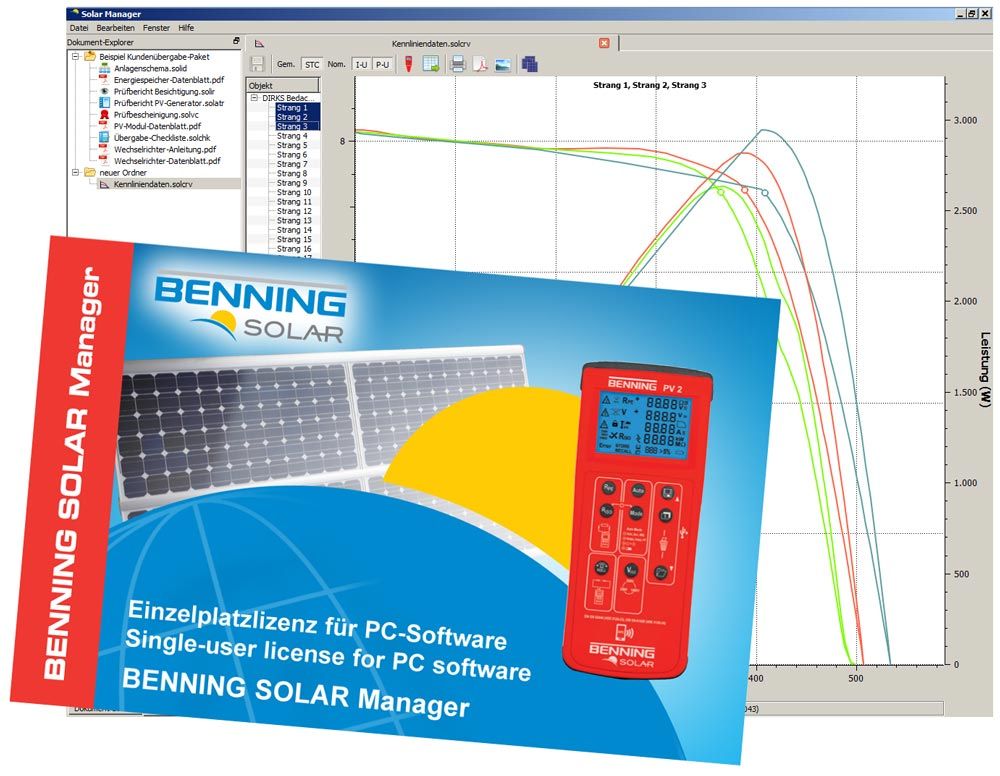

Oprogramowanie do PV1 Solar Manager Benning

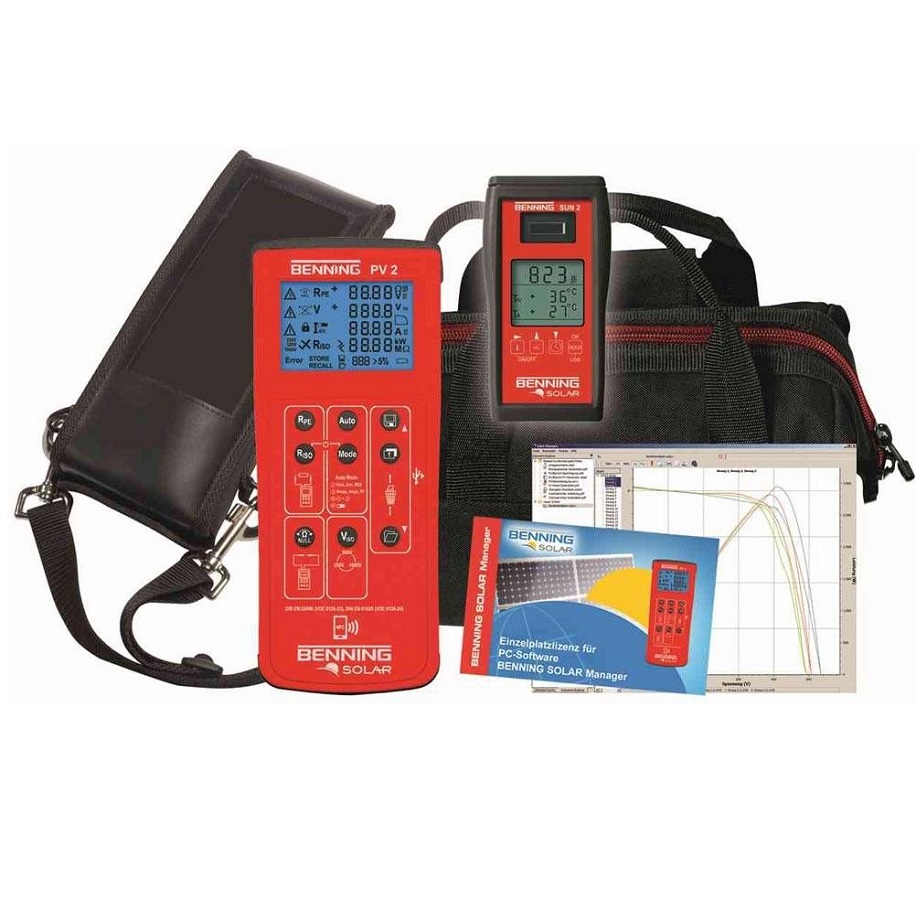

Zakres dostawy:

1. Miernik instalacji fotowoltaicznej BENNING PV 2
2. Oprogramowanie do PV1 Solar Manager Benning
3. Miernik pomiaru nasłonecznienia BENNING SUN 2
4. Torba - BG050426
